تست ذرات مغناطيسي، مايعات نافذ ، التراسونيك
و توضيحاتي در رابطه با ضخامت سنجها

تهيه كننده : خانم مافي
(دانشجوي كارشناسي دانشگاه شهيد رجايي)

در اين مطلب شما توضيحات مختصري در رابطه با انواع مختلف تستهاي ذرات مغناطيسي و همچنين توضيحات مختصري درباره مايعات نافذ و تست التراسونيك كه جزء تستهاي غير مخرب محسوب مي شوند را مي خوانيد ، در پايان نيز توضيحات مختصري را در مورد انواع مختلف ضخامت سنجها  آورده شده است.

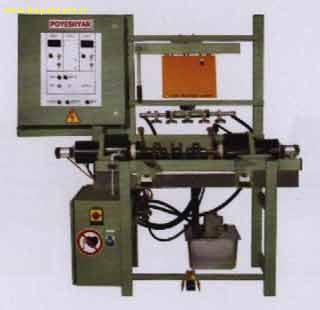

تست ذرات مغناطیسی (MT):

از این روش می توان برای یافتن عیوب سطحی و یا نزدیک به سطح در قطعات فرومغناطیسی استفاده نمود. در این تکنیک تمام یا بخشی از قطعه مغناطیس شده و فلوی مغناطیسی از داخل قطعه عبور داده می شود. هر گاه عیبی در سطح یا نزدیکی سطح قطعه وجود داشته باشد باعث نشت فلوی مغناطیسی در قطعه می گردد و نتیجتا باعث به وجود آمدن دو قطب S,N می گردد. که با پاشیدن ذرات ریز فرومغناطیسی مانند اکسید آهن آغشته به مواد فلروسنت بر روی سطح قطعه می توان ترک را زیر نور ماوراء بنفش مشاهده نمود.

مغناطیس کردن به وسیله کابل (MAGNETIZATION by cable):
گاهی اوقات ابعاد قطعات به اندازه ای بزرگ است که امکان استفاده از کویل امکان پذیر نیست. وقتی این مسئله اتفاق می افتد یک سیم مسی عایق شده ( روپوش دار) را میتوان برای ایجاد میدان مغناطیسی در ماده استفاده کرد. در این روش سیم (کابل) را به دور قطعه می چرخانیم ( شبیه کویل ) تا یک میدان طولی در قطعه ایجاد شود.

استفاده از روش پراد (Use of prode method):
پراد وسیله ای است که با استفاده از عبور جریان از میله های مسی موجب ایجاد یک میدان مغناطیسی موضعی می شود . ( (Local magnetize
بطور کلی با روش پراد بیشترین قدرت آشکارسازی برای عیوب موازی خط جوش وجود دارد.

روش یوک (Yoke):
یوک قطعه ای است فلزی و U شکل با یک سیم پیچ پیچیده شده دور آن که جریان را از خود عبور می دهد. هنگامی که کویل حامل جریان شود در امتداد قطعه یوک ، یک میدان مغناطیسی طولی در قطعه تست ایجاد می شود. در میدان مغناطیسی ایجاد شده توسط یوک میدان مغناطیسی خارجی می تواند ذرات آهن را به شدت جذب کند و جهت بررسی عیوب سطحی به کار می رود. اگر ذرات آهن در میدان میان دو قطب یوک اعمال شود. علائم عیوب سطحی را به آسانی می توان مشاهده نمود.
جریان متناوب یکی از مناسبترین جریانهای الکتریکی است که موارد مصرف روزمره دارد به همین دلیل از آن استفاده زیادی به منظور منبعی برای تست ذرات مغناطیسی می باشد.

ذرات (Particles ):
ذرات مورد استفاده در تست MT از موادی که به دقت از لحاظ مغناطیس شوندگی ، شکل و قابلیت نفوذپذیری انتخاب شده اند می باشند. این ذرات، مغناطیس باقی مانده را در خود نگه نمی دارند. این ذرات از براده های تراش کاری هم کوچکترند و در حقیقت این ذرات شبیه پودر می باشند . ذرات بر مبنای روشهای استفاده آنها به دو گروه خشک و تر طبقه بندی می شوند.
ذرات مغناطیسی توسط نشت میدان مغناطیسی جذب می شوند و تجمع ذرات در محل عیب و نشت میدان می توان موجب آشکار شدن علائم عیب شود .
در روش فلروسنت از لامپ UV ( ماوراء بنفش ) که دارای نور مرئی می باشند و به آن نور سیاه نیزگفته می شود استفاده می گردد. پس عملیات تست به وسیله روش فلروسنت در نور مرئی انجام پذیر نیست.
ذرات مغناطیسی باید دارای قابلیت نفوذپذیری زیاد باشند تا اطمینان از این که جذب این ذرات توسط میدانهای ضعیف هم صورت می گیرد حاصل شود و همچنین باید این ذرات قابلیت نگهداری کم داشته باشند تا مغناطیس باقیمانده در آن کم باشد و این مواد باید بلافاصله بعد از قطع میدان برطرف شوند البته اگر جذب نشتی میدان نشوند.
تست ذرات مغناطیسی شامل هفت مرحله اصلی می باشد که این مراحل به ترتیب شامل :
1- آماده سازی سطح قطعه
2- برقرار کردن یک میدان دایروی در قطعه
3- بازرسی برای علائم عیوب طولی
4- برقرار کردن یک میدان طولی در قطعه
5- بازرسی برای علائم حاصل از عیوب عرضی
6- مغناطیس زدایی
7- تمیز کردن کامل سطح قطعه از مواد تست
کاربرد : در صنایع لوله سازی ، خودرو ، فورجینگ ، هوافضا ، کشتی سازی ، بازرسی فنی و غیره و ...

بازگشت‏

تست مایع نافذ(PT ):

تست مایع نافذ ، یکی از روشهای آزمایش غیر مخرب است که موجب آشکارسازی عیوب سطحی می شود و لذا تست مایع نافذ روشی است که در جهت پیدا کردن ناپیوستگی های سطحی به کار برده می شود. عموما همه مواد ( به جز مواد با سطح متخلخل ) را می توان به وسیله این روش و به طور معمول تست نمود.
بطور خلاصه ، روش انجام این تست به صورت ذیل است :
ابتدا مایع نافذ بر روی سطح قطعه اعمال می شود. سپس بعد از گذشت مدت زمان معینی ، مایع نافذ اعمال شده از سطح پاک می شود و ماده ظاهر کننده بر روی سطح اعمال می شود. بعد از مدت زمان معین ، مایع نافذ نفوذ کرده در ناپیوستگی های سطحی بیرون کشیده شده و علائم کاملا مشخص را در روی سطح آشکار می کند.
با استفاده از این روش می توان عیوبی از قبیل ترکها ، حفرات گازی و درزهای به سطح رسیده را آشکار نمود.

حال به طور خلاصه مراحل تست مایع نافذ را بررسی می کنیم :

1- آماده سازی سطح
سطح تست را باید کاملا تمیز نمود و هر گونه عوامل مزاحم و زائد از قبیل آلودگیها ، چربیها، گریس و روغن ، جرقه جوش ، پوسته اکسیدی و ... را باید از سطح پاک کرد که این کار را می توان با کهنه آغشته به مواد پاک کننده و یا در صورت نیاز به وسیله برس سیمی یا سنگ جت و یا سندبلاس انجام داد.

2- اعمال مایع نافذ
بعد از مرحله تمیزکاری سطحی ، باید مایع نافذ را برروی سطح اعمال نمود که این عمل را با توجه به امکانات و یا شرایط قطعه می توان بوسیله اسپری کردن ، غوطه وری قطعه در مخزن نافذ و یا به وسیله فرچه رنگ انجام داد.

3 – پاک کردن نافذ اضافی
بعد از گذشتن زمان معین ( معمولا بین 5 تا 30 دقیقه ) که بستگی به شرایط سطحی و حساسیت قطعه دارد ، باید سطح را از مایع نافذ اضافی پاک کرد که این عمل را عموما با پارچه آغشته به محلول پاک کننده که توسط شرکت سازنده نافذ توصیه می شود و یا آغشته به آب ( برای نافذ پاک شونده با آب ) باید به دقت انجام داد ولی باید توجه کرد که از اعمال محلول پاک کننده به طورمستقیم بر روی سطح تست خودداری شود چون احتمال خروج مایع نافذ از درزها و ناپیوستگی های سطحی وجود دارد. و در این صورت آشکارسازی عیب مختل می شود. رنگ یک ماده نافذ عموما قرمز است.

4 - اعمال ماده ظاهر کننده بر روی سطح
این ماده عموما از ذرات شبیه گچ به طور خشک و یا محلول در این ماده نفتی تشکیل شده و طبق خاصیت اسمز ( موئینگی ) موجود بیرون کشیدن مایعات نافذ از درزها و ناپیوستگیها می شود. ( رنگ این ماده عموما سفید است ) و لذا علائم حاصل از عیوب ( رنگ قرمز ) در این زمینه سفید ( ماده ظاهر کننده ) آشکار می شود و با وضوح خوبی قابل روئیت می شود.

5 – بازرسی
باید توجه داشت که عملیات بازرسی را بعد از گذشت زمان معین ( معمولا 15 تا 30 دقیقه ) انجام داد تا از خروج مایع نافذ از درزها توسط ظاهرکننده اطمینان حاصل شود.
کاربرد : در صنایع لوله سازی ، خودرو، کشتی سازی وبازرسی فنی و .....

بازگشت‏

تست التراسونیک ( UT ):

در این روش امواج مافوق صوت با فرکانسهای بالا به درون قطعه فرستاده می شوند. این امواج در مواد ( قطعات ) با دانه بندی ریز می توانند مسافت زیادی را طی کنند. فرکانس مورد استفاده بین 0.1 تا 25 مگا هرتز می باشد. سرعت صوت در جامدات معمولا بین 1000 تا 6000 متر بر ثانیه می باشد. به این ترتیب طول موج صوت مورد استفاده می تواند بین 0.1 تا 10 میلی متر باشد. تکنیک کار معمولا بدین صورت است که با قرار دادن پراب بر روی قطعه کا ر امواج صوتی به درون آن فرستاده می شود که در صورت وجود عیب در داخل قطعه ( به علت تغییر امپدانس ) موجب انعکاس بخشی کل امواج می گردد. پالس فرستاده شده انعکاسات بر روی صفحه CRT نمایش داده می شود و با کالیبره نمودن صفحه CRTبر حسب یک پالس مرجع که معمولا انعکاس از دیوار پشت قطعه و یا سطح منعکس کننده می باشد می توان فاصله عیب از سطح قطعه را مشخص نمود. در این روش که به روش A اسکن موسوم است اطلاعات دریافتی به صورت پالس می باشد که از روی محل پالس روی صفحه نمایشگر و ارتفاع و شکل آن پالس می توان به موقعیت ، اندازه و ماهیت عیب پی برد البته با تکنیکهای دیگر که به B,C اسکن موسوم است می توان اطلاعات دو بعدی و تصویر از سطح مقطع را به دست آورد که اغلب در تستهای دقیق و پیچیده مورد استفاده قرار می گیرد .
کاربرد : در صنایع لوله سازی ، هوافضا ، کشتی سازی و غیره .........

بازگشت‏

ضخامت سنجها:

جریان گردابی (EDDY CURRENT):
تکنیک جریان گردابی برای اندازه گیری غیرمخرب ضخامت پوششهای غیرهادی بر روی پایه های فلزات غیرآهنی استفاده می شود . یک کویل جریان متناوبی با فرکانس بالا را هدایت می کند که جهت ایجاد یک رشته (Field) مغناطیسی متناوب بر روی سطح پراب استفاده می شود .
زمانی که پراب به سطح هادی نزدیک می شود رشته های مغناطیسی متناوب ، جریان گردابی را در سطح ایجاد می کنند. خصوصیات فلز پایه و فاصله پراب از پایه ( ضخامت پوشش ) بر روی میزان جریان گردابی ایجاد شده تاثیر گذار می باشد. جریان گردابی ایجاد شده یک رشته جریان الکترومغناطیس معکوس خودش را ایجاد می کند که می تواند توسط همان کویل اولیه یا یک کویل ثانویه حس شود. این دستگاه قادر به ذخیره نتایج اندازه گیری شده یا انجام دقیق آنالیز اطلاعات و خروجی جهت اتصال به پرینتر و کامپیوتر میباشد.
این قسمت به عواملی همچون صافی سطح، انحنا، ضخامت پایه و نوع فلز پایه و فاصله تا لبه قطعه حساس می باشد.

التراسونیک (ULTRASONIC) :
ضخامت سنج التراسونیک جهت اندازه گیری ضخامت پوشش بر روی پایه های غیر فلزی بدون تخریب پوشش استفاده می شود. پراب دستگاه شامل یک ایجاد کننده امواج التراسونیک (Transducer) میباشد که یک پالسی را در سرتاسر پوشش می فرستد. پالس فرستاده شده از پایه به طرف Transducer منعکس می شود و به یک سیگنال الکتریکی با فرکانس بالا تبدیل می شود. موج پژواک داده شده جهت تعیین ضخامت پوشش اندازه گیری و آنالیز میشود.
در این روش میزان ضخامت پوشش از رابطه زیر به دست می آید :
d= vt/2
d : فاصله سطح تا قسمت جدایش ( ضخامت پوشش )
V : سرعت امواج صوت در ماده
T : زمانی که این مسافت طی شده است .

میکرومتر (MICROMETER):
در بعضی اوقات از میکرومتر جهت چک کردن ضخامت پوشش استفاده می شود. مزیت این روش این است که امکان اندازه گیری هر نوع پوششی را بر روی هر پایه ای فراهم می کند. اما محدودیت این این روش این است که برای اندازه گیری لازم است به سطح پایه بدون پوشش دسترسی داشت. به همین دلیل جهت اندازه گیری پوششهایی با ضخامت کم مناسب نمی باشند. در این روش دو بار باید اندازه گیری انجام شود ، یک بار با پوشش ودیگر بار بدون پوشش . اختلاف بین این دو ، ضخامت پوشش را به ما می دهد.

تستهای مخرب (DESTRUCTIVE TESTS )
یکی از تکنیکهای روش مخرب ، برش قسمت پوشش و اندازه گیری ضخامت پوشش با مشاهده قسمت برش به صورت میکروسکوپی می باشد. تکنیک دیگر استفاده از میکروسکوپ درجه بندی شده می باشد. در این روش از یک ابزار برشی مخصوص جهت ایجاد حفره کوچک و دقیق v شکل در سرتاسر پوشش و داخل پایه استفاده می شود. در حالی که فهم این روش آسان به نظر می رسد ، امکان اندازه گیری غلط وجود دارد. این روش نیاز دارد تا مهارت کافی پیدا کرده و بتوانیم نتایج را تفسیر کنیم. تنظیم کردن لبه بیرونی و مرز فصل مشترک ممکن است خطاهایی را ایجاد.

گراویمتریک (GRAVIMETRIC):
در این روش با اندازه گیری جرم پوشش و منطقه پوشش می توان ضخامت پوشش را اندازه گیری کرد. ساده ترین راه این است که قسمت مورد نظر را قبل و بعد از ایجاد پوشش وزن کنیم . زمانی که میزان جرم و منطقه تست تعیین شد ، ضخامت از رابطه زیر به دست می آید:

T = 10m/Ad

T = ضخامت بر حسب میکرومتر
M = جرم توده بر حسب میلی گرم
A = منطقه تست بر حسب سانتی متر مربع
d = چگالی بر حسب گرم بر سنتیمتر مکعب
