انواع توپولوژي شبكه

توپولوژي يا همبندي يك شبكه تعيين كننده شيوه كابل كشي اتصال كامپيوترهاست . اين توپولوژي (همبندي) معمولاً نوع كابل مورد استفاده را نيز تعيين ميكند .

توپولوژيهاي شبکه داراي انواع زير است :

1- توپولوژي BUS :

در يک شبکه خطي چندين کامپيوتر به يک کابل به نام BUS متصل ميشود. در اين توپولوژي رسانه انتقال بين کليه کامپيوتر ها مشترک است. توپولوژي BUS از متداولترين توپولوژيهاست که در شبکه هاي محلي مورد استفاده قرار ميگيرد. سادگي ، کم هزينه بودن و توسعه آسان اين شبکه از نقاط قوت توپولوژي BUS ميباشد. ضعف عمده اين شبکه اين است که اگر کابل اصلي Back bone که پل ارتباطي بين کامپيوتر هاي شبکه است ، قطع شود ، کل شبکه از کار خواهد افتاد.

---

---

2- توپولوژي رينگ - حلقوي :

در توپولوژي باس کامپيوتر ها توسط يک رشته سيم به يکديگر متصل ميشوند که آغاز و پايان آن سيستم توسط يک مقاومت 50 اهمي بسته شده است. در توپولوژي رينگ بجاي بستن دو سر سيم آنها را به يکديگر وصل نموده و تشکيل يک حلقه ميدهند. اين توپولوژي تمامي مزايا و معايب باس را دارد با اين تفاوت که کنترل مقاومت سيم استوار تر بوده و اتصال آغاز و پايان سيم گاهي اوقات به دليل فاصله زياد دو سر سيم مشکل ساز ميگردد.

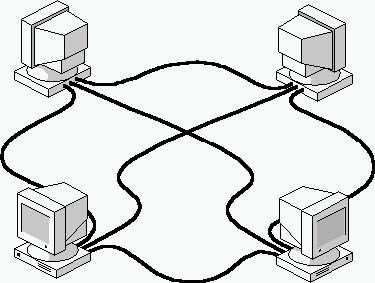

3- توپولوژي هيبريدي :

سيستمي که از ترکيب حالت باس و ستاره اي پديد مي آيد هيبريدي نام دارد. در اين حالت برخي از مسير هاي شبکه به صورت باس و برخي ديگر بصورت ستاره اي ميباشند. معمول ترين طرح آن ، اتصال هاب ها بصورت باس و اتصال کامپيوتر ها بصورت ستاره اي به هاب مربوط به خودشان ميباشد.

4- توپولوژي ستاره اي :

شبکه هاي متوسط و بزرگ اغلب از توپولوژي ستاره اي استفاده ميکنند. در اين پيکر بندي از کابل و سخت افزار بيشتري استفاده ميشود اما مديريت آن آسانتر و احتمال خرابي آن کمتر است. کابل مورد استفاده توپولوژي ستاره اي اترنت کابل زوج بهم تابيده بدون حفاظ است. در پيکر بندي ستاره اي هر کامپيوتر به يک هاب متصل ميشود. يک سر کابل به کارت شبکه يک کامپيوتر متصل ميشود و سر ديگر آن به هاب که نقطه اتصال مرکزي کابل کشي شبکه را نزد هم ميکند متصل ميشود. هاب ها به اندازه هاي مختلف عرضه ميشوند و مدلهاي پيشرفته آنها ميتواند خطا هاي موجود در سيگنالها را تقويت کند. آماده سازي توپولوژي ستاره اي آسان است و عيب يابي در آن اسانتر از شبکه باس است چرا که يک کابل آسيب ديده تنها به روي يک کامپيوتر تاثير ميگذارد و از طرف ديگر کابل زوج بهم تابيده معمولاً گرانتر از کواکسيال است. توپولوژي ستاره اي به کابل بسيار زياد و يک هاب نياز دارد. تمامي اينها منجر به بالا رفتن هزينه شبکه ميشود با اين مزيت که اين روش بسيار مفيد است.
