چرخدنده مخروطی زمانی مورد
استفاده قرار می گیرد که مسیر چرخش محور نیاز به تغییر کردن دارد و
معمولا"برمحورهای 90 درجه سوار می شوند ولی می توا نند طوری طراحی شوند که در
زوایای دیگر نیز به همین خوبی عمل کنند. دندانه ها روی چرخدنده های مخروطی می
توانند صاف ، مارپیچی ویا قوسی باشند.دندانه های چرخدنده های مخروطی صاف در
حقیقت مشکلی مشابه دنده چرخدنده های ساده دارند.که وقتی هر دنده درگیر می شود
به دنده متناظر در آن لحظه ضربه می زند.

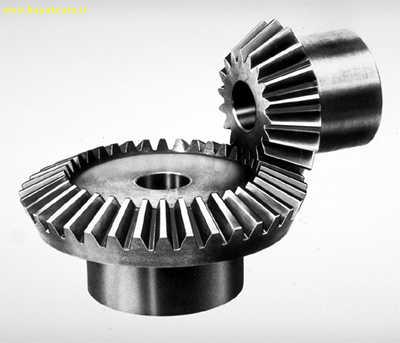

چرخدنده مخروطی
درست مانند چرخدنده ساده، راه
حل این مشکل انحنا دادن به دندانه های چرخدنده می باشد. این دندانه های
مارپیچی درست مانند دندانه های مارپیچی درگیر می شوند تماس از یک انتها ی
چرخدنده شروع می شود و به صورت تصاعدی در سرتاسر دندانه گسترش می یابد.
چرخدنده مخروطی
با دندانه های مارپیچ
در چرخدنده های مخروطی صاف و
مارپیچی محورها باید بر هم عمود باشندو همچنین در یک صفحه واقع شوند. اگر شما
دو محور را پشت چرخدنده امتداد دهید همدیگر را قطع خواهند کرد .از طرف دیگر
چرخدنده های قوسی (hypoid
gear) می توانند با محور
ها در صفحات مختلف (محور های متنافر) درگیر شوند.
چرخدنده ی
مخروطی هیپوئیدی در دیفرانسیل
این خصوصیت در دیفرانسیل
اتومبیلهای بسیاری استفاده می شود.چرخدنده بزرگ مخروطی دیفرانسیل و چرخدنده
کوچک ورودی (پنیون) هر دو از نوع قوسی (هیپوئیدی) هستند. این به پنیون ورودی
اجازه می دهد که پایین تر از محور چرخدنده بزرگ مخروطی سوار شود.شکل بالا
پنیون ورودی درگیر با چرخدنده مخروطی بزرگ در دیفرانسیل را نشان می دهد.
زمانی که محور محرک اتومبیل به پنیون ورودی متصل می شود پایین تر قرار می
گیرد .این بدان معنی است که محور محرک در قسمت سواری جایی را اشغال نمی کند و
فضای بیشتری برای سرنشینان و بار ایجاد می کند.
|
