اگر شما یک ماشین با گیربکس اتوماتیک رانده باشید ، دو تفاوت بزرگ بین گیربکس های اتوماتیک و گیربکس های دستی را می شناسید :

• خودرو های دارای گیربکس اتوماتیک پدال کلاچ ندارند .

• خودرو های دارای گیربکس اتوماتیک نیازبه تعویض دنده دستی ندارند . یک بار شما دنده را در حالت drive قرار می دهید ، همه چیز ها دیگر خودکار عمل می کند .

گیربکس اتوماتیک ( بعلاوه مبدل گشتاور ) و گیربکس دستی ( با کلاچ ) دقیقاً مانند هم عمل می کنند ، اما از راه های کاملاً متفاوت. روش گیربکس اتوماتیک برای تعویض دنده کاملاً شگفت انگیز است .

محل قرار گرفتن گیربکس اتوماتیک

 ما در این مقاله طرز کار گیربکس اتوماتیک را خواهیم گفت . ابتدا با اساس کلی سیستم شروع می کنیم : دنده های سیاره ای .

سپس چگونگی درگیر کردن  دنده ها را خواهیم دید ، و چگونگی کنترل کار آنرا خواهیم آموخت و در مورد ریزه کاریهای پیچده مربوط به کنترل گیربکس بحث خواهیم کرد .

درست مثل جعبه دنده های دستی ، کار اصلی گیربکس های اتوماتیک این است که به موتور ( که دارای دامنه محدود سرعت است ) اجازه می دهد که سرعت خروجی با دامنه وسیعی داشته باشند .

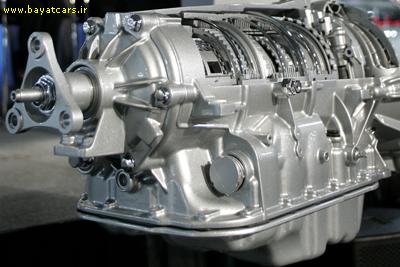

 نمونه برش خورده یک گیرکس اتوماتیک (Mercedes-Benz CLK)

خودرو ها بدون گیربکس محدود به یک نسبت انتقال دور می باشند ، این نسبت که قابل انتخاب است و به خودرو اجازه می دهد که با حداکثر سرعت مطلوب طی مسیر کند . اگر حداکثر سرعت 80 مایل می خواهید ، پس باید انتقال دور شما شبیه دنده سه گیربکس های دستی خودرو ها باشد .

شما احتمالاً در حین رانندگی با خودرو های دارای جعبه دنده دستی فقط از دنده سه استفاده نمی کنید و اگر هم این کار را بکنید شتاب مورد نظرتان را در هنگام شروع حرکت نخواهید داشت . و در سرعت های بالا نیز ، موتور زوزه ای شدید خواهد داشت ( اگر عقربه نشان دهنده دور موتور نزدیک خط قرمز شود ) در این حالت موتور خودرو به زودی فرسوده می شود و تقریباً غیر قابل رانندن است.

بنابراین دنده های گیربکس تاثیر بیشتر یر گشتاور موتور دارد و موتور کار خود را با سرعت مناسبی ادامه می دهد .

تفاوت اساسی بین گیربکس های اتوماتیک و دستی این است که گیربکس دستی با درگیر و آزاد کردن مجموعه دنده های مختلف به شفت خروجی نسبت انتقال دور های متفاوتی می دهد. در حالی که در گیربکس اتوماتیک با همان مجموعه از دنده ها همه نسبت انتقال دور های متفاوت را می دهد . مجموعه دنده های سیاره ای وسیله ای است که این کار ها را در گیربکس اتوماتیک مقدور می کند . اکنون چگونگی کار مجموعه دنده های سیاره ای را خواهیم دید .

مجموعه دنده های سیاره ای و نسبت انتقال دور

وقتی جعبه دنده اتوماتیک را باز کرده و به داخل آن نگاه می کنیم ، مجموعه ای عظیم از اجزای مختلف را در فضای نسبتاً کوچکی می بینیم . از جمله چيزهاى ديگرکه شما مىبينيد:

• مجموعه مبتکرانه دنده های سیاره ای
• مجموعه ای از باند ها که اجزای مختلف مجموعه دنده ها را قفل می کند

• مجموعه ای متشکل از سه صفحه کلاچ تر که قسمت های دیگر از مجموعه دند ها را قفل می کند .

• یک سیستم هیدرولیک شگفت انگیز که کلاچ ها و باندها را کنترل می کند
• یک پمپ دنده ای بزرگ که روغن را در اطراف گیربکس به حرکت در می آورد .

مجموعه دنده های سیاره ای قلب گیربکس های اتوماتیک است . که اندازه ی آن به مانند یک طالبی است . این یک قسمت ، همه نسبت های انتقال دور را که در یک گیربکس اتوماتیک قابل تولید است به وجود می آورد . همه قسمت های دیگر که در آنجا هستند به مجموعه دنده های سیاره ای کمک می کنند که این کار ها را انجام بدهد .

 از چپ به راست : دنده رینگی( کرانویل) ، حامل سیار ه ای و دو مجموعه دنده خورشیدی

 هر مجموعه دنده های سیاره ای متشکل از سه قسمت اصلی است :

• دنده خورشیدی
• دنده های سیاره ای و حامل دنده های سیاره ای

• دنده رینگی

هر یک از این سه قسمت می توانند ورودی ، خروجی یا می توانند ثابت نگه داشته شوند . انتخاب هر قطعه نقشی را بازی می کند که نسبت انتقال دور برای مجموعه دنده ها را تعیین می کند . اجازه دهید به یک مجموعه دنده های سیاره ای نگاه کنیم .

یکی از مجموعه دنده های سیاره ای گیربکس ما یک دنده رینگی با 72 دندانه و یک دنده خورشیدی با 30 دندانه دارد . ما می توانیم نسبت های انتقال دور خیلی متفاوتی را از این مجموعه دنده ها داشته باشیم .

هم چنین با قفل شدن دو قسمت از سه قسمت ( دنده خورشیدی ، دنده رینگی و حامل سیاره ای) در یک دیگر ، تمام قسمت ها با کاهش دنده ای 1:1 قفل خواهد شد .

توجه کنید که اولین نسبت انتقال دور که در بالا لیست شده یک نسبت انتقال دور کاهشی است . یعنی سرعت شفت خروجی نسبت به سرعت شفت ورودی آرام تر است . دومی اوردرایو است یعنی سرعت شفت خروجی سریعتر از سرعت شفت ورودی است . آخری هم نسبت انتقال دور کاهشی است اما جهت شفت خروجی معکوس شده است . چندین نسبت دور دیگری نیز می تواند در این مجموعه دنده های سیاره ای تولید شود . نسبت انتقال دور های دیگری نیز وجود دارد که برای گیربکس اتوماتیک ما مناسب است .

انیمیشن نسبت انتقال دورهای متفاوت مربوط به گیربکس اوماتیک

روی دکمه سمت چپ شکل بالا کلیک کنید .

 بنابراین یک مجموعه می تواند همه این نسبت های انتقال دور را تولید کند بدون این که از هر دنده دیگر ، درگیر یا خلاص شود . با دو عدد از این مجموعه دنده ها در یک راستا ،ما می توانیم چهار دنده جلو و یک دنده عقب ( معکوس) از گیربکس مان را داشته باشیم . ما در قسمت بعدی دو مجموعه دنده را باهم درگیر می کنیم .

اجزای مجموعه دنده های سیاره ای

 این گیربکس اتوماتیک از مجموعه دنده هایی استفاده می کند که ترکیب مجموعه دنده های سیاره ای نامیده می شود، آن شبیه یک مجموعه دنده سیاره ای منفرد است اما مانند دو مجموعه سیاره ای ترکیب شده(متحد) عمل می کند . آن یک دنده رینگی دارد که همیشه خروجی گیربکس است . اما آن دو دنده خورشیدی و دو مجموعه دنده سیاره ای دارد .

اجازه دهید به بعضی قسمت های آن نگاهی داشته باشیم :

 چگونگی قرار گرفتن دنده ها در داخل یک دیگر

از چپ به راست : دنده رینگی ، حامل سیاره ای و دو دنده خورشیدی

 شکل زیر نشان دهنده سیاره ای در حامل سیاره ای است . توجه کنید که سیاره ای سمت راست پایین تر از سیاره ای سمت چپ جای داده شده . سیاره ای سمت راست با دنده رینگی درگیر نیست ، آن با سیاره ای های دیگر درگیر است . تنها سیاره ای سمت چپ با دنده رینگی درگیر است .

 حامل سیاره ای : توجه کنید به دو مجموعه از سیاره ای

 در شکل بعدی شما داخل حامل سیاره ای را می توانید ببینید . دنده های کوچکتر ، تنها با دنده خورشیدی کوچکتر درگیر شده اند . سیاره ای های بزرگتر با دنده خورشیدی بزرگتر و سیاره ای کوچکتر درگیر شده است.

نمای درونی حامل سیاره ای : به دو مجموعه دنده سیاره ای توجه کنید .

انیمیشن زیر نشان می دهد که چطور همه قسمت ها به هم وصل شده اند .

دسته دنده را حرکت دهید تا نحوه انتقال قدرت در داخل گیربکس ببینید .

دنده های گیربکس اتوماتیک

 دنده یک

در دنده یک ، دنده خورشیدی کوچک در جهت عقربه های ساعت توسط توربین تورک کونورتور چرخانده می شود. حامل سیاره ای سعی می کند در خلاف جهت عقربه های ساعت بچرخد ، اما آن توسط کلاچ یک طرفه( که تنها مجاز است در جهت عقربه های ساعت بچرخد ) نگه داشته می شود و دنده رینگی شفت خروجی را می چرخاند . دنده کوچک 30 دندانه دارد و دنده رینگی 72 دندانه دارد، بنابراین نسبت انتقال دو زیر را داریم :

 Ratio = -R/S = - 72/30 = -2.4:1

 بنابراین نسبت انتقال دور 2.4:1 یک انتقال دور منفی است ، یعنی این که جهت خروجی بر خلاف جهت ورودی است . اما در حقیقت جهت خروجی همان جهت ورودی است . مجموعه سیاره ای اول با مجموعه سیاره ای دوم درگیر می شوند و مجموعه دوم دنده رینگی را می چرخاند ؛این ترکیب جهت را عوض ( معکوس ) می کند . شما می توانید ببینید که هم چنین آن موجب چرخش دنده خورشیدی بزرگ می شود ؛ اما موجب آزاد شدن کلاچ می شود ، دنده خورشیدی بزرگ در خلاف جهت توربین آزادانه می چرخد (در خلاف جهت عقربه های ساعت ) .

با حرکت دسته دنده شما می توانید چگونگی انتقال قدرت را در گیربکس مشاهده کنید .

 دنده دو

این گیربکس بعضی قسمت ها را هماهنگ می کند تا این که نسبت مورد نیاز برای دنده دو را بدست بیاورد . آن شبیه دومجموعه دنده سیاره ای اند عمل می کند که با یک حامل سیاره ای مشترک به همدیگر وصل شده اند .

در مرحله اول حامل سیاره ای ، دنده خورشیدی بزرگ را به عنوان دنده رینگی به کار می گیرد . بنابراین مرحله اول شامل خورشیدی ( دنده خورشیدی کوچکتر ) حامل سیاره ای و دنده رینگی ( دنده خورشیدی بزرگتر ).

دنده خورشیدی کوچکتر ورودی ، دنده رینگی( دنده خورشیدی بزرگتر) ثابت ( توسط باندها نگه داشته شده ) و حامل سیاره ای خروجی است . در این مرحله دنده خورشیدی به عنوان ورودی ، حامل سیاره ای به عنوان خروجی و دنده رینگی ثابت ، این فرمول آن است :

 1 + R/S = 1 + 36/30 = 2.2:1

برای هردور چرخش دنده خورشیدی کوچک ، حامل سیاره ای 2.2 بار می چرخد . در مرحله دوم حامل سیاره ای به عنوان ورودی برای مجموعه سیاره ای دوم عمل می کند . دنده خورشیدی بزرگ ( که ثابت نگه داشته شده ) به عنوان خورشیدی عمل می کند و دنده رینگی به عنوانخروجی عمل می کند ، بنابراین نسبت دور زیر به وجود می آید :

 1 / (1 + S/R) = 1 / (1 + 36/72) = 0.67:1

برای کاهش دور دنده دوم ، ما مرحله اول را در مرحله دوم ضرب می کنیم 2.2 x 0.67 تا به نسبت دور کاهشی 1.47:1برسیم . آن ممکن است صدای ناراحت کننده ای ایجاد کند ،در حالی که کار می کند .

با حرکت دسته دنده شما می توانید چگونگی انتقال قدرت را در گیربکس مشاهده کنید .

دنده سه

بیشتر گیربکس های اتوماتیک در دنده سه نسبت انتقال دور 1:1 دارند . شما از بخش های قبلی به یاد دارید برای ایجاد نسبت دور خروجی 1:1 باید دو قسمت از سه قسمت مجموعه دنده های سیاره ای قفل شوند . این ترتیب قرار گرفتن دنده ها ساده تر است . با درگیرشدن کلاچ دنده خورشیدی با توربین قفل می شود .

اگر هر دو دنده خورشیدی در یک جهت بچرجند ،حامل سیار ه ای قفل می شود . زیرا آنها می توانند تنها در جهت مخالف بچرخند . این دنده رینگی را با سیاره ای قفل می کند و موجب می شود مانند یک چیز واحد بچرخد و نسبت 1:1 تولید کند .

 با حرکت دسته دنده شما می توانید چگونگی انتقال قدرت را در گیربکس مشاهده کنید .

اوردرایو

 با این تعریف ، اور درایو یعنی شفت خروجی سریع تر از شفت ورودی می چرخد . این یک افزایش سرعت است. در این گیر بکس به کاربردن اوردرایو دو چیز را در یک زمان انجام می دهد. اگر مقاله تورک کنورتور را خوانده باشید ، نحوه قفل شدن آن می آموزید . به منظور افزایش بازده ، بعضی خودرو ها مکانیزم قفل تورک کنورتور دارند برای این که خروجی موتور مستقیماً وارد گیربکس شود .

در این گیربکس موقعی که از اوردرایو استفاده می کنیم ، شفتی که به پوسته تورک کنورتور ( که به فلایویل موتور پیچ شده) متصل شده ، به وسیله کلاچ به حامل سیاره ای وصل می شود . دنده خورشیدی کوچک آزادانه می چرخد ( خلاص می چرخد  ) ، دنده خورشیدی بزرگ توسط باند های اوردرایو نگه داشته می شود . چیزی به توربین متصل نیست ، تنها ورودی از پوسته کنورتور است . دوباره به جدول قبلی بر می گردیم . این بار حامل سیاره ای ورودی ، دنده خورشیدی ثابت و دنده رینگی خروجی است .

Ratio = 1 / (1 + S/R) = 1 / ( 1 + 36/72) = 0.67:1

 بنابراین شفت خروجی گیربکس برای هر دو سوم چرخش میل لنگ ، یک دور می چرخد . اگر موتور 2000 دور در دقیقه بچرخد ، خروجی گیربکس با سرعت 3000 دور در دقیقه می چرخد . این به راننده خودرو اجازه می دهد که با سرعت بزرگ راه ( زیاد ) حرکت کند در حالیکه موتور با دور آرام تری کار می کند .

با حرکت دسته دنده شما می توانید چگونگی انتقال قدرت را در گیربکس مشاهده کنید .

 دنده عقب

دندهد عقب خیلی شبیه به دنده یک است ، با این تفاوت که به جای دنده خورشیدی کوچک که توسط توربین تورک کنورتور رانده می شود ، دنده خورشیدی بزرگ رانده می شود و دنده خورشیدی کوچک در جهت مخالف ، خلاص می چرخد . حامل سیاره ای توسط باند های دنده عقب نگه داشته می شود . بنابراین طبق تساوی ، ما از صفحه قبل داریم :

Ratio = -R/S = 72/36 = 2.0:1

بنابراین نسبت انتقال دور در دنده عقب اندکی کمتر از حالت دنده یک در این گیربکس است .

 نسبت انتقال دور(نسبت دنده) :

این گیربکس چهار دنده جلو و یک دنده، عقب دارد . خلاصه ای از نسبت انتقال دور ها ، ورودی ها و خروجی ها :

 بعد از خواندن این بخش شما احتمالاً متعجب می شوید که چطور ورودی ها متفاوت قطع و وصل می شوند . این کار توسط یک سری از کلاچ ها و باندها در داخل گیربکس انجام می شود. در بخش بعدی نحوه کار آنها را خواهیم دید .

باندها و کلاچ ها

شیر دستی ، سوپاپ دستی ،سوپاپ تعویض دنده دستی (Manual valve): شیر ماسوره ای در سیلندر پمپ یک جعبه دنده خودکار که راننده از طریق میله بندی ، با دست آن را به کار می اندازد

سوپاپ راه دهنده ، شیر راه دهنده (Shift valve) : در جعبه دنده خودکار ، شیری که امکان تعویض دنده و تغییر نسبت چرخ دنده را فراهم می آورد

سیلندر پمپ گیربکس ، محفظه سوپاپ ،جعبه سوپاپ (Valve body) : قطعه ریخته گری نصب شده در سینی زیر گیربکس که بیشتر شیر های جعبه دنده خودکار هیدرولیکی در آن قرار دارد .

  موقعی که گیربکس را در حالت اوردرایو قرار می دهیم ، بسیاری از قسمت ها باید وصل و قطع شود.  حامل سیاره ای به وسیله کلاچ به پوسته تورک کنورتور وصل می شود . دنده خورشیدی کوچک به وسیله یک کلاچ از توربین جدا می شود ( قطع می شود ) بنابراین آن می تواند خلاص بچرخد ، دنده خورشیدی بزرگ توسط باند نگه داشته می شود ( ثابت ) . بنابراین آن نمی تواند بچرخد. هر بار که دسته دنده را فشار می دهیم یک سری از اتفاقات با درگیر شدن و آزاد شدن کلاچ ها و باندها ی مختلف رخ می دهد .

بیاید نگاهی به باندها داشته باشیم .

باند ها :

در این گیربکس دو باند وجود دارد . باندها در یک گیربکس معمولاً فولادی هستند ، که به دور بخشی از دستگاه چرخ دنده های انتقال توان (دارم کلاچ ) پیچده می شوند ، و به پوسته متصل شده اند . آنها توسط سیلندر های هیدرولیک در داخل گیربکس به کار انداخته می شوند .

نمونه ای از باند

 در شکل بالا ، شما می توانید یکی از باندها را در داخل پوسته گیربکس ببینید . دنده خارج شده اند . میله فلزی ( کار انداز ، تیغه فشاری) به پیستون وصل شده ، که باند ها را کار می اندازد .

 شما می توانید پیستون های ، راه انداز باند ها را در شکل بالا مشاهد نمائید

 در شکل بالا شما می توانید دو پیستون که باند ها را به کار می اندازند را ببینید . فشار هیدرولیکی که توسط مجموعه از سوپاپ به سیلندر وارد می شود ، عامل حرکت پیستون و وارد کردن فشار به باند است ، که قسمت های از دستگاه چرخ دنده ها را قفل می کند .

کلاچ در این گیربکس اندکی پیچیده تر هستند . در این گیربکس چهار کلاچ وجود دارد . برای درگیر کردن این کلاچ ، فشار روغن به پشت پیستون کلاچ هدایت می شود و در نتیجه پیستون به حرکت در می آید و صفحه ها را به هم می فشارد .

فنر ها اطمینان حاصل می کنند که وقتی فشار کاهش می یابد کلاچ ها آزاد شوند . شما در شکل زیر می توانید پیستون و درام کلاچ را ببینید . به واشر لاستیکی پیستون توجه کنید ، این یکی از قطعاتی است که در موقعی که شما گیربکس را تعمییر می کنید باید تعویض بشوند .

نمونه ای  از درام کلاچ

 در شکل بعدی لایه های متناوب از کلاچ ( صفحات با مواد اصطکاکی) و صفحات فولادی نشان داده شده است . مواد اصطکاکی ( صفحه کلاچ ها ) از درون هزار خار دارند ، جایی که آن یکی از دنده ها را قفل می کند ( درام کلاچ) و صفحات فولادی از بیرون هزار خار دارند که با قسمت داخلی بدنه گیربکس درگیر هستند . همچنین صفحات کلاچ موقعی که گیربکس تعمیر می شود باید تعویض شوند.

نمونه ای از صفحات کلاچ

 فشار برای کلاچ ها از طریق گذرگاه ها که در میله قرار دارند تغذیه می شود . سیستم کنترل هیدرولیکی با هر گشتاور معینی ، کلاچ ها و باندها را دارای انرژی می کند .

وقتی که شما خودرو را در وضعیت پارک قرار می دهید

 آن ممکن است شبیه یک چیز ساده ای که گیربکس را قفل می کند باشد و آن را از چرخش باز دارد . اما واقعاً نیازمند یک سری مقرارت پیچیده برای این مکانیسم است .

·         شما باید قادر باشید آن را آزاد کنید موقعی که ماشین بر روی تپه (سربالای) است .

·         شما باید بتوانید این مکانیسم را  درگیر کنید حتی اگر اهرم با دنده در یک راستا(تنظیم) نباشد .

·         وقتی که درگیر است، تا اندازه ای مانع از پریدن اهرم و آزاد شدن آن می شود .

این مکانیسمی است که همه این موارد را نسبتاً مرتب انجام می دهد . اجازه دهید ابتدا به بعضی از قسمت های آن نگاهی داشته باشیم .

شفت خروجی گیربکس: شیارهای مربعی شکل توسط مکانیسم پارک قفل درگیر می شوند و مانع حرکت ماشین می شوند .

 مکانیسم قفل دنده پارک ، دندانه های روی شفت خروجی را برای ثابت نگه داشتن خودرو، درگیر می کند . این بخشی از گیربکس است که به میل گاردان وصل شده است . بنابراین با نچرخیدن ( ثابت بودن ) این بخش مانع حرکت خودرو می شود .

 در شکل بالا شما برآمدگی مکانیسم پارک قفل را درداخل پوسته می ببینید ، جایی که دنده ها در داخل آن قرار گرفته است . به سمت مخروطی شکل آن توجه کنید . آن به آزاد شدن قفل پارک ، موقعی که شما در سربالایی پارک کرده اید کمک می کند . نیروی حاصل از وزن خودرو به بیرون آمدن ( فشار وارد می کند تا مکانیسم پارک قفل آزاد شود ) مکانیسم پارک قفل کمک می کند . به دلیل زاویه دار بودن مخروطی شکل .

نمای از میله کار انداز مکانیسم پارک

این میله به یک کابل وصل شده که توسط دسته دنده در داخل خودرو شما به کار انداخته می شود .

نمایی از مکانیسم قفل دنده پارک

 موقعی که دسته دنده در حالت پارک قرار دارد میله بر خلاف فنر بوش مخروطی کوچک را فشار می دهد . وقتی مکانیسم پارک قفل در یک راستا باشد ( تنظیم باشد ) به منظور این که آن بتواند یکی از شیار ها در بخش خروجی دنده متوقف شود . بوش مخروطی شکل ، مکانیسم را به سمت پایین فشار خواهد داد . اگر مکانیسم در یکی از نقاط مهم در خروجی در یک راستا (تنظیم ) باشد . بنابراین فنر بر روی بوش مخروطی فشرده خواهد شد ، اما اهرم در این حالت قفل نخواهد شد تا این که خودرو کمی حرکت کند و دندانه ها به درستی همراستا ( تنظیم ) شود . آن باید کمی حرکت کند تا این که دندانه ها همراستا بشوند تا جایی که مکانیسم قفل پارک بتواند در آن حالت متوقف شود .

به دلیل مذکور در برخی موقع وقتی که ما پایمان را از روی پدال ترمز بر می داریم خودرو اندکی حرکت می کند .

 گیربکس اتوماتیک در خودرو شما چندین وظیفه دارد . شما ممکن است نفهمید که چطور آن از راههای بسیار متفاوت عمل می کند . برای نمونه برخی ویژگی های که یک گیربکس اتوماتیک دارد :

·         اگر ماشین در حالت اورداریو (در گیربکس های چهار دنده)باشد.گیربکس دنده ای مبنی بر سرعت وسیله نقلیه و موقیت پدال گاز انتخاب میکند.

·         اگر شما به آرامی شتاب بگیرید ، تغیر دنده با سرعت کمتری نسبت به موقعی است که شما با تمام گاز شتاب بگیرید.

·         اگر پدال گاز را رها کنیم ،گیربکس به دنده بعدی پائینی تعویض می شود.

·         اگر شما اهرم دنده رادر حالت دنده پائین تر قرار دهید ،گیر بکس تغیرمکان خواهد داد(تعویض خواهد شد)مگر اینکه سرعت خودرو سریعتر ازسرعت دنده انتخابی باشد.اگر سرعت خودرو خیلی زیاد باشدباید صبر کنید تا سرعت آن کم شود و بعد از آن دنده تعویض شود(به دنده پایین).

·         اگر شما گیربکس را در حالت دنده 2 قرار دهید،افزایش و کاهش سرعت بیش از دنده 2 را نخواهیم داشت و هرگز به طور کامل نخواهد ایستاد مگر اینکه دسته دنده را تغیر دهیم.

 شما احتمالا ً پیشتر برخی قسمت های شبیه به آن را دیده اید.این واقعا ً مغز گیربکس های اتوماتیک است. آن تمام وظایف را مدیریت می کند.گذرگاه های مسیر روغن را در قسمت های متفاوت گیربکس می توانید ببینید.گذر گاه ها در داخل فلز قالب ریزی شده اند که راه مناسبی برای افزایش بازده مسیر های روغن هستند.

بدون آنها شیلنگ های زیادی برای وصل کردن قسمت های مختلف گیربکس به همدیگر لازم است. ابتدا ما در مورد قسمت های اصلی سیستم هیدرولیک بحث خواهیم کرد و بعدا ً خواهیم دید که چطور آنها با یکدیگر کار می کنند.

پمپ

 گیربکس های اتوماتیک یک پمپ جالبی دارند که پمپ دنده ای نامیده می شود. پمپ معمولا ً در درپوش گیر بکس قرار دارد. آن روغن را از مخزن (کارتر) پایین گیربکس می کشد و سیستم هیدرولیک را تغذیه می کند. آن هم چنین کولر گیربکس و تورک کنورتور را تغذیه می کند.

  نمایی از پمپ دنده ای گیربکس اتوماتیک

 دنده داخلی پمپ به پوسته تورک کنورتور متصل شده بنابراین آن با همان سرعت موتور می چرخد. دنده بیرونی توسط دنده داخلی چرخانده می شود و به عنوان دنده چرخان،روغن از مخزن(کارتر) از یک طرف هلالی به بالا کشیده می شود و با فشار بیشتر از سمت دیگر وارد سیستم هیدرولیک می شود.

گاورنر

 گاورنر یک سوپاپ هوشمند است که به گیربکس در خودرو شما می گوید چقدر سریع برود. آن به شفت خروجی گیربکس وصل شده است ، بنابراین موقعی که خودرو سریعتر حرکت می کند، گاورنر سریعتر می چرخد.در داخل گاورنر یک سوپاپ با فنر بار گذاری شده است،که آن را متناسب با اینکه گاورنر چقدر تند می چرخد،باز می کند. بنابراین موقعی که گاورنر تند می چرخد، سوپاپ زیاد باز می شود.پمپ ، روغن برای گاورنر را از طریق شفت خروجی تغذیه می کند.

موقعی که خودرو سریع تر حرکت می کند سوپاپ گاورنر بیشتر باز می شودو به روغن اجازه می دهد که با فشار بیشتر از میان آن عبور کند.

سوپاپ ها و مدولاتور ها

برای تغییر دنده به طور مناسب در گیربکس های اتوماتیک باید بدانید که موتور با چه قدرتی(گشتاوری) کار می کند. دو راه برای انجام آن وجود دارد.برخی خودرو ها یک کابل اتصال ساده دارند که به سوپاپ دریجه گاز در گیربکس وصل شده است. وقتی که پدال گاز بیشتر فشرده میشود ،فشار بیشتری به سوپاپ دریجه گاز اعمال می شود.در برخی خودرو های دیگر از خلاء مدولاتور برای وارد کردن فشار به سوپاپ دریچه گاز استفاده می شود. مدولاتور فشار منیفولد را حس می کند.(که وقتی موتور زیر بار بیشتری قرار دارد افت می کند)

شیر دستی(سوپاپ تعویض دنده دستی)چیزی است که دسته دنده وصل شده است. آن به دنده ای که انتخاب می شود بستگی دارد، سوپاپ دستی مدارات هیدرولیکی که مانع درگیری دنده های دیگر می شود را تغذیه می کند، برای نمونه، اگر دسته دنده را در دنده 3 قرار دهید،آن مدارات هیدرولیکی که مانع درگیری اور درایو می شود را تغذیه می کند.

سوپاپ راه دهنده (شیر راه دهنده) فشار هیدرولیکی لازم برای باند ها و کلاچ ها را برای در گیری هر دنده تهیه می کند.

 سیلندر پمپ گیربکس (محفظه سوپاپ ، جعبه سوپاپ)در گیربکس شامل چند سوپاپ راه دهنده است. سوپاپ راه دهنده ، زمانی که یک دنده به دنده بعدی تغییر کند را معلوم می کند.برای نمونه از دنده 1 به 2 (سوپاپ راه دهنده، زمانی که دنده 1 به دنده 2 تغیر می یابد را معلوم می کند.) سوپاپ راه دهنده از یک طرف تحد فشار،روغنی که از سمت گاورنر می آید و از سمت دیگر تحت فشار سوپاپ دریچه گاز قرار دارد. آنها توسط روغنی که از پمپ فرستاده می شود و تاٌمین می شوند و وارد یکی از دو مدار برای کنترل دنده ای که خودرو با آن در حال حرکت است می شود .

مدار تعویض دنده

 اگر خودرو به سرعت شتاب بگیرد ، سوپاپ تعویض (شیر راه دهنده )، تعویض دنده را به تاخیر خواهد انداخت . اگر خودرو به آرامی شتاب بگیرد ، تعویض دنده در سرعت پایین اتفاق می افتد . بیایید در مورد این که وقتی ماشین به آراممی شتاب می گیرد چه اتفاقی می افتد ،بحث کنیم .

بنابراین وقتی سرعت خودرو افزایش می یابد ،فشارهای از طرف گاورنر ایجاد می شود . فشار اعمالی به سوپاپ تعویض ( شیر راه دهنده ) زیاد می شود تا وقتی که مسیر دنده 1 بسته شود و مسیر دنده 2 باز شود . وقتی خودرو با گاز کم در حال سرعت گرفتن است سوپاپ دریچه گاز فشار زیادی را بر خلاف سوپاپ راه دهنده اعمال نمی کند .

وقتی خودرو به سرعت شتاب می گیرد سوپاپ دریچه گاز فشار بیشتری را بر خلاف شیر راه دهنده اعمال می کند . این به این معنی است فشاری که از گاونرمی آید باید بالا باشد (  بنابراین سرعت وسیله نقلیه باید بیشتر باشد ) قبل از این که سوپاپ راه دهنده به اندازه کافی حرکت کند تا دنده 2 را درگیر کند .

هر سوپاپ تعویض در دامنه مخصوصی از فشار عکس العمل نشان می دهد، بنابراین وقتی که ماشین با سرعت حرکت می کند ، سوپاپ دنده2 را به 3 تغییر می دهد ،زیرا فشاری که از طرف گاورنر اعمال می شود به اندازه کافی زیاد است که سوپاپ را فشار دهد . (حرکت دهد)

 گیربکس های کنترل الکترونیکی

 گیربکس های کنترل الکترونیکی که در بعضی از خودروهای جدید ظاهر شد ، هنوز از هیدرولیک برای به کار انداختن کلاچ و باندها استفاده می کند ، اما هر مدار هیدرولیک توسط یک سولونوئید الکتریکی کنترل می شود . که باعث ساده شدن لوله کشی در گیربکس می شود و به طرحهای کنترلی بسیار پیشرفته اجازه می دهد .

ما در بخش قبلی بعضی از استراتژی های کنترل را که به صورت مکانیکی فعالیت های گیربکس را کنترل می کنند را دیدیم . گیربکس های کنترل الکترونیکی طرحهای کنترلی بسیار پیچیده ای دارند . که علاو ه بر نشان دادن سرعت وسیله نقلیه و موقعیت دریچه گاز ،کنترل گر های گیربکس سرعت موتور را نیز نشان می دهد ، اگر پدال ترمز فشار داده شده باشد و حتی سیستم ترمز ضد قفل را هم نشان می دهد .

استفاده از این اطلاعات و یک استراتژی کنترل پیشرفته بر اساس یک منطق مبهم است . یعنی روش برنامه ریزی سیستم های کنترل بر مبنای استدلالات انسانی است .گیربکس های کنترل الکترونیکی کارهای مانند زیر را می توانند انجام دهند :

·        تعویض دنده به طور اتوماتیک ( به دنده پایین ) در سراشیبی برای کنترل سرعت و کاهش سایش لنت های ترمز .

·        تعویض دنده ( به سمت بالا و افزایش سرعت ) موقعی که در یک سطح لغزنده ترمز می کنید ، برای کاهش گشتاور ترمزی اعمال شده توسط موتور .

·        جلو گیری از افزایش سرعت موقعی که در جاده های مارپیچ رانندگی می کنید .

بیاید در مورد ویژگی آخر بحث کنیم ، یعنی جلو گیری از افزایش سرعت موقعی که در یک جاده مارپیچی می پیچید . اجازه دهید بگوییم که شما در یک سر بالای که یک جاده کوهستانی مارپیچ است رانندگی می کنید . وقتی شما در قسمت راست جاده رانندگی می کنید گیربکس دنده را به 2 تعویض می کند که به شما شتاب کافی و قدرت بالا روی دهد . وقتی شما وارد یک جاده مارپیچ می شوید ، پدال گاز را رها می کنید و احتمالاً ترمز می کنید . بیشتر گیربکس ها دنده را به 3 تعویض خواهند کرد یا حتی اوردرایو ، موقعی که شما پایتان را از پدال گاز برداشته اید . سپس وقتی در مارپیچ شتابتان را کم می کنید ، آنها دوباره دنده را به سمت پایین تعویض می کنند . اما اگر شما با یک خودرو داری گیربکس دستی رانندگی کنید احتمالا به همان دنده به رانندگی خود ادامه می دهید . بعضی از گیربکس های اتوماتیک با سیستم کنترل پیشرفته می توانند این وضعیت را آشکار سازند ، بعد از این که شما دو تا از پیچ ها را بپیچید ، می فهمند که دنده را به دنده بالا تر تعویض نکند .
